ATEN VM7584 4-Port Optische 10G Eingabekarte (4K bei 300 m (K1, MM) / 10 km (K2, SM))
ATEN VM7584 4-Port Optische 10G Eingabekarte (4K bei 300 m (K1, MM) / 10 km (K2, SM)) – Bild 2
ATEN VM7584 4-Port Optische 10G Eingabekarte (4K bei 300 m (K1, MM) / 10 km (K2, SM)) – Bild 3
ATEN VM7584 4-Port Optische 10G Eingabekarte (4K bei 300 m (K1, MM) / 10 km (K2, SM)) – Bild 4
,

ATEN VM7584 4-Port Optische 10G Eingabekarte (4K bei 300 m (K1, MM) / 10 km (K2, SM))

Availability:

Nicht vorrätig
Compare

Die VM7584 Optische 4-Port 10G Eingabekarte bietet eine einfache Möglichkeit, 4 HDMI Quellen über optische Extender und bis zu 16/32 Eingangs- und 16/32 Ausgangsanschlüsse an einem modularen ATEN Matrix Switch über verschiedene AV-Schnittstellen an HDMI Bildschirme zu leiten. Die VM7584 wurde mit Glasfasertechnologie für die Langstreckenübertragung entwickelt und verlängert zusammen mit seinen SFP+ Modulen das unkomprimierte 4K Signal über Duplex-Glasfaserkabel bis zu 300 m (mit VM7584K1) oder 10 km (mit VM7584K2). Die Glasfaser vereinfacht die Verkabelung, indem sie eine störungsfreie Langstreckenübertragung von Audio-, Video-, IR- und RS-232-Steuersignalen über einen einzigen Satz von Duplex-Kabeln garantiert, die einfach an den SFP+ Steckplatz angeschlossen werden können. Darüber hinaus unterstützt die VM7584 eine hohe Datenrate von 10,2 Gbps und erfüllt die HDMI-Spezifikationen einschließlich 3D, Deep Color und 4K, um eine hervorragende Videoqualität zu gewährleisten.

2699,00 € Net

Nicht vorrätig

Compare

Die ATEN VM Ein-/Ausgabekarten sind im laufenden Betrieb austauschbar, was Systemintegratoren große Flexibilität und Effizienz bei der Installation und Wartung bietet. Die ATEN VM Ein-/Ausgabekarten sowie die ATEN Modular Matrix Switches bieten ideale Lösungen, die Ihre Anforderungen an skalierbare videotechnische Anwendungen perfekt erfüllen.

EAN: 4719264649486 Artikelnummer: VM7584 Kategorien: ,

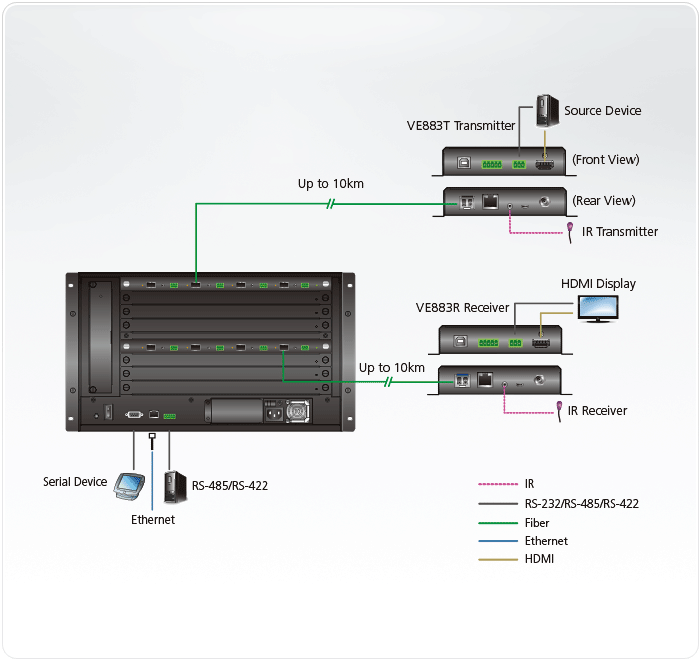

Diagramm

Support and Downloads

http://assets.aten.com/product/spec_sheet/vm7584_8584_modular_matrix_solution_ds_en.pdf

Eigenschaften

  • Kompatibel mit dem VM3250 / VM3200 / VM1600A; kombinierbar mit modularen E/A-Karten aller Art für optimale Flexibilität
  • Erweitert Audio/Video-, IR- und RS-232-Steuersignale über große Entfernungen über Duplex-Glasfaserkabel
  • Hervorragende Videoqualität über große Entfernungen – bis zu 4096 x 2160 bei 60 Hz (4:2:0), 300 m mit VM7584K1 über Multimode-Kabel oder 10 km mit VM7584K2 über Singlemode-Kabel
  • HDMI (3D, Deep Color, 4K); HDCP 2.2 kompatibel
  • Consumer Electronics Control (CEC) Unterstützung
  • Bidirektionaler RS-232 Kanal – ermöglicht Ihnen den Anschluss an serielle Terminals oder serielle Geräte, z.B. Touchscreens und Strichcodeleser*
  • Bidirektionaler IR-Kanal – IR-Übertragung wird richtungsbezogen verarbeitet, im Bereich von 30 kHz bis 60 kHz*
  • EDID Expert™– konfiguriert optimale EDID Einstellungen für flüssiges Einschalten, hochwertige Anzeige , und Nutzung der optimalen Auflösungen über mehrere Bildschirme
  • Hot-Swap-fähiges Glasfasermodul und E/A-Karten für einfache Integration und Wartung

    *Hinweis: Die VM7584 wurde für den Betrieb mit dem Videosender VE883T entwickelt. Die Funktionen sind nur bei Verwendung mit dem VE883T verfügbar.

    Specification

    Function
    Faseroptik
    Datenrate 10,3 Gbps
    Wellenlänge VM7584K1: 850 nm
    VM7584K2: 1310 nm
    Fasertyp VM7584K1: Multimode(MM), OM3, LC Duplex Typ
    VM7584K2: Einzelmodus(SM), LC Duplex Typ
    Videoeingang
    Schnittstellen 4 x bidirektionales SFP (LC)
    Video
    Max. Datenrate 10,2 Gbps (3,4 Gbps pro Lane)
    Max. Pixeltakt 340 MHz
    Konformität HDMI (3D, Deep Color, 4K)
    HDCP 2.2-kompatibel
    Consumer Electronics Control (CEC)
    Max. Auflösungen Bis zu 4096 x 2160 / 3840 x 2160 bei 60 Hz (4:2:0);
    4096 x 2160 / 3840 x 2160 bei 30 Hz (4:4:4)
    Max. Entfernung VM7584K1: bis zu 300 m (MM, OM3, Schwarz)
    VM7584K2: bis zu 10 km (SM, Blau)
    Steuerung
    RS-232 Kanal 4 x Anschluss mit unverlierbaren Schrauben, 3-polig
    IR-Kanal 4 x Mini-Stereobuchse (Schwarz)
    LEDs
    Status 1 (Grün)
    Verbindung 4 (Orange)
    Stromverbrauch 10,54 W, 49 BTU
    Umgebung
    Betriebstemperatur 0 – 40 °C
    Aufbewahrungstemperatur -20 – 60 °C
    Feuchtigkeit 0 – 80 % relative Luftfeuchte, nicht kondensierend
    Physikalische Eigenschaften
    Gehäuse Metall
    Gewicht 0,57 kg (1,26 lb)
    Abmessungen (L x B x H) 35,20 x 23,80 x 2,33 cm
    (13,86 x 9,37 x 0,92 Zoll)
    Kartonposten 2 Stk.
    Hinweis 1. Der Betriebsabstand ist eine ungefähre Angabe. Ein typischer Maximalabstand hängt von Faktoren wie z.B. Kabeltyp, Bandbreite, Steckerspleißung, Verlusten, modaler oder chromatischer Dispersion, Umgebungsfaktoren und Knicken ab.
    2. Es wird empfohlen, Single Mode Glasfasern zu verwenden, die den Spezifikationen IEC 60793- 2-50 B1.1 oder ITU-T G.652.B entsprechen; Verwenden Sie Multi Mode Glasfasern, die den Spezifikationen IEC 11801 (OM3) entsprechen.
    3. Die Karte ist ein Laserprodukt der Klasse 1. Es erfüllt die Sicherheitsvorschriften der IEC-60825, FDA 21 CFR 1040.10 und FDA 21 CFR 1040.11.

    Kompatible Produkte

    VM3200,VM1600A,VM3250,VE883T
