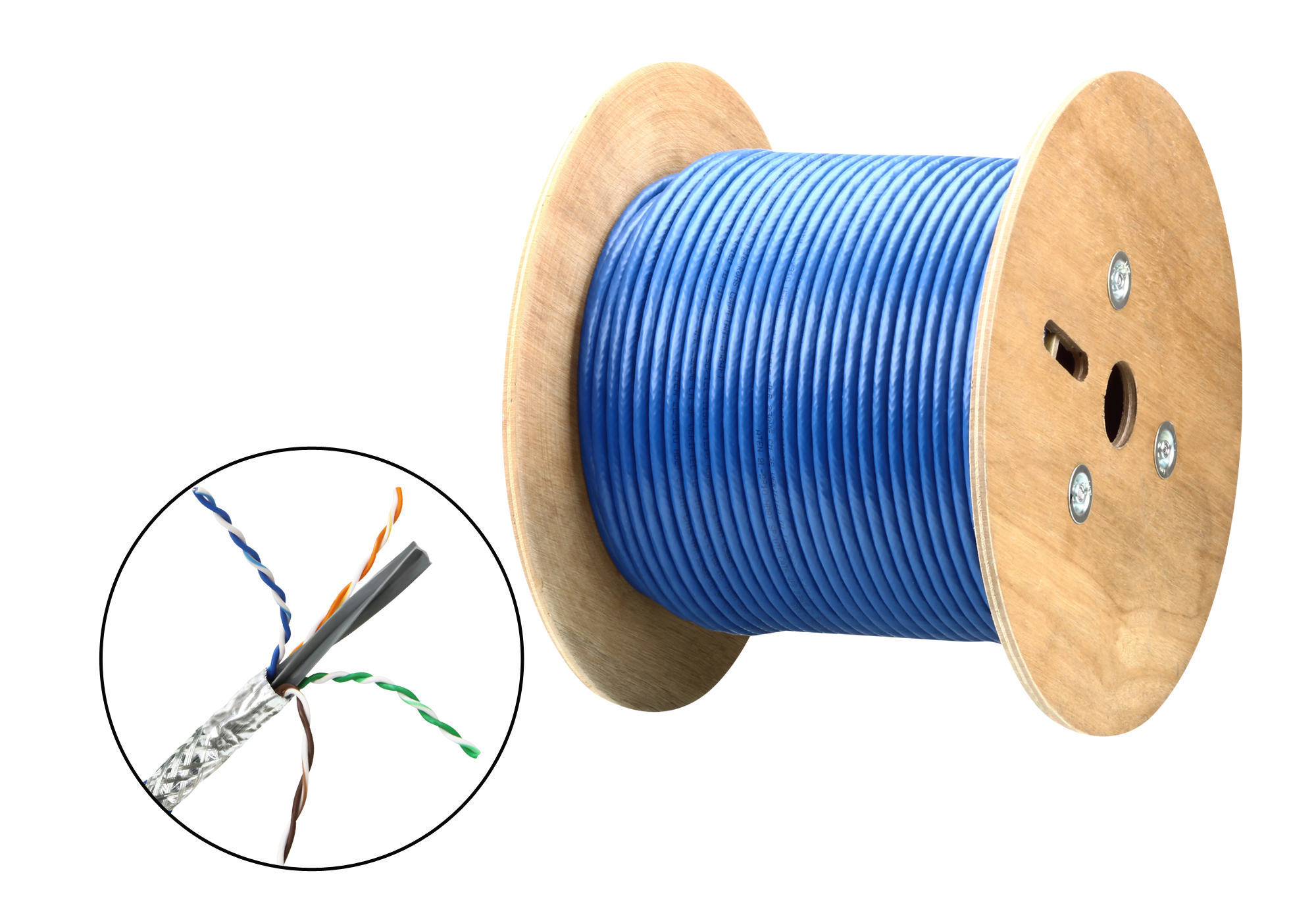

ATEN 2L-2910 305M HDBaseT SF/UTP CAT 6 Kabel
,

ATEN 2L-2910 305M HDBaseT SF/UTP CAT 6 Kabel

Availability:

Nicht vorrätig
Compare

Das 2L-2910 ist ein Twisted-Pair-Kabel für eine optimale Signalübertragung bei Auflösungen bis zu 4K für digitale und analoge Daten-, Audio- und Videoanwendungen. Das Kabel unterstützt die Sweep-Frequenz bis zu 400 MHz und wurde nach den Leistungsanforderungen der HDBaseT Alliance verifiziert.

599,26 € Net

Nicht vorrätig

Compare

Der 2L-2910 unterstützt Langstreckenverbindungen bei gleichzeitiger Sicherung der Übertragungsqualität. Die äußere Metallschicht und das Geflecht schützen Signalübertragungen von elektromagnetischen Störungen und reduzieren den durch elektrisches Rauschen verursachten Einfluss.

Das 2L-2910 nutzt das SF/UTP-Design mit vier ungeschirmten 23 AWG-Twisted-Pair-Leitern. Unter den vier ungeschirmten Twisted-Pair-Leitern gibt es einen Cross Filler, um Nebensprechen zu reduzieren. Am wichtigsten ist, dass das Kabel die Anforderungen von ANSI/ TIA-568-C.2 (2009) erfüllt, um eine hohe Leistung bei der elektrischen Übertragung zu gewährleisten.

EAN: 4719264645495 Artikelnummer: 2L-2910 Kategorien: ,

Diagramm

Support and Downloads

http://assets.aten.com/product/spec_sheet/2l-2910_other_ds_en.pdf

Eigenschaften

  • Optimiert für mehrere Verteilungen wie HD Video, Audio, Ethernet, Strom und Steuerung
  • Zertifiziert, um die Leistungsanforderungen der HDBaseT Alliance zu erfüllen
  • Unterstützt Sweep-Frequenz bis zu 400 MHz
  • Unterstützt bis zu 4K Datenübertragung
  • Leitermaterial: 23 AWG blankes Kupfer
  • Außenschirm Material: AI Mylar Band
  • Geflechtdraht: verzinntes Kupfer
  • Flammtest UL 1685 (CM bewertet), RoHS konform
  • Kompatibel mit ATEN HDBaseT Extendern und Splittern
  • Regulierungsbehörde:
    • PoE: IEEE 802.3af (PoE)/ IEEE 802. 3at (PoE+)
    • Elektrische Übertragung: ANSI/TIA-568-C.2 (2009), ISO/IEC 11801 (Edition 2.2), IEC 61156-5 (Edition 2.1)
    • Material und Aufbau: UL 444, CSA 22.2 NO.214

Specification

Function
Kabeltyp Cat 6 SF/UTP
Leiter
Größe 23 AWG
Konstruktion Massives Blankkupfer
Anzahl der Paare 4
Abschirmung
Material AI Mylar Band
Abdeckung 100% Abdeckung und Mylarseite nach außen weisend
Isolation
Material Polyolefin
Farbcodes Blau × Weißer/Blauer Streifen
Orange × Weißer/Oranger Streifen
Grün × Weißer/Grüner Streifen
Braun × Weißer/Brauner Streifen
Füllstoff Polyolefin (PO)
Geflecht Verzinntes Kupfer
Ummantelt
Material Polyvinylchlorid (PVC)
Durchschnittliche Dicke 0,5 mm +- 0,05 mm
Durchmesser 7,4 ± 0,20 mm
Farbe Blau
Elektrisch
Gleichstromwiderstand unsymmetrisch ≤ 5%
Leiterwiderstand ≤ 9,38 Ω/100 m
Durchschlagfestigkeit 1,5 KV Wechselspannung für 2 s
Isolationswiderstand ≥ 5000 MΩ•km
Betriebskapazität ≤ 5,6 nF/100 m
Paar-zu-Erde-Kapazität unsymmetrisch ≤ 330 pF/100 m
Wechselstrom-Ableitstrom über Gesamthülle ≤ 10 mA (1,5 KV Wechselspannung)
Funkentest 2,5 KV Gleichspannung
Minimaler Biegeradius ≥4 x Gesamtdurchmesser
Verzögerungsversatz 45,00 max. ns/100 m
Umgebung
Temperatur (Betrieb / Lagerung) -20°C bis 60°C
Physikalische Eigenschaften
Gewicht 17,57 kg (38,7 lb)
Kabellänge 305 m / 1000 ft

Kompatible Produkte

VE601,VE601T,VE601R,VE802,VE802T,VE802R,VE801,VE801T,VE801R,VE813,VE812,VE812T,VE812R,VS1814T,VS1818T,VE814,VE814T,VE814R,VM3404H,VM3909H,VM7514,VM8514,CE620,CE624,VE901,VE901T,VE901R,VE805R,CE600,VE813A,VE1812,VE1812R,VE1812T,VE2812T,VE814AT,VE814AR,VE811T,VE811R,VE816R,VE811,CE820,CE920,VE814A,VP1421,CE820L,CE820R,VE2812EUT,VE2812UST,CE920L,CE920R,VE1801EUT,VE1801UST,VE1830,CE611,VE44PB,VE3912T,VE2812AT,VE2812AEUT,VE2812AUST,VE1801AEUT,VE1801AUST,VE1901AEUT,VE1901AUST,CE924,VP3520
